● 本產品適合以下溫度運輸儲存：-25℃~+55℃，在短時間內(不超過24h)不超過+70℃。

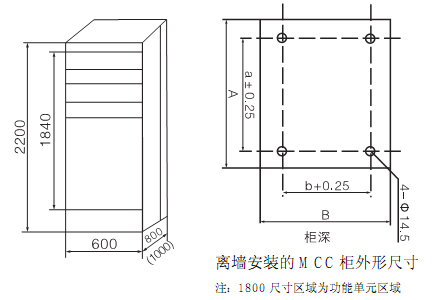

安裝尺寸及安裝孔
柜寬(A)
柜深(B)
安裝孔尺寸(a)
安裝孔尺寸(b)
800
600
685
485
600
800
485
685
600
1000
485
885
800
800
685
685
800
1000
685
885
1000
800
885
685
1000
1000
885
885

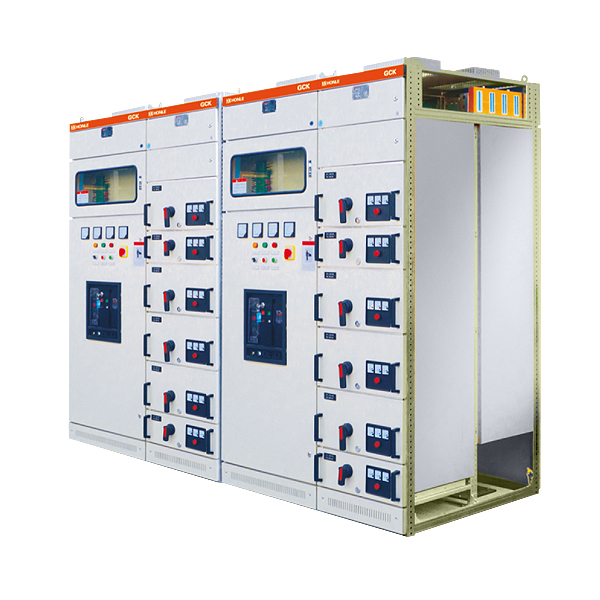

開關柜技術參數
| 額定工作頻率 | Hz | 50 | |
| 額定工作電壓 | V | 380、660 | |
| 額定絕緣電壓 | V | 660 | |
| 額定工作電流 |
水平母線 垂直母線 |
A A |
630～3150 600 |
| 額定短時耐受電流 |
水平母線 垂直母線 |
A A |
80KA(有效值)/1秒 50KA(有效值)/1秒 |
| 額定峰值耐受電流 |
水平母線 垂直母線 |
A A |
176KA 110 |
| 主電路接插件 | A | 200、400 | |
| 輔助電路接插件 | A | 10 | |
| 工頻耐壓1分鐘 | V | 2500 | |
| 控制電機最大容量 | KW | 155 | |
| 保護等級 | IP40 | ||
| 操作方式 | 就地、遠方、自動 | ||
