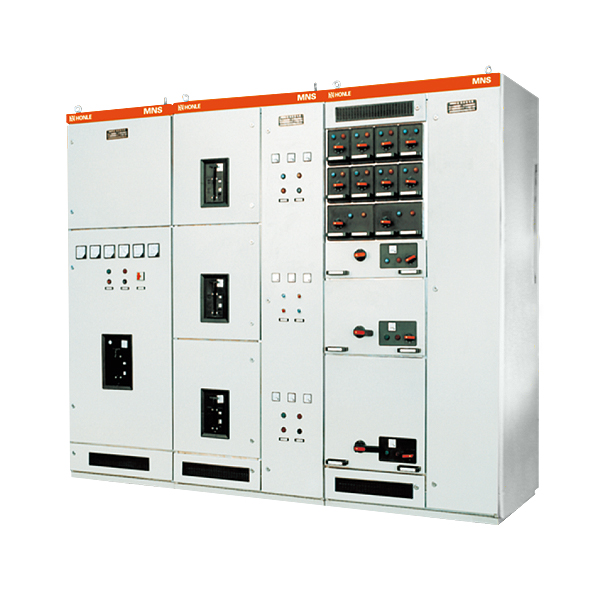

MNS型低壓成套開關設備(以下簡稱為裝置)是參照瑞士ABB公司制造技術的產品為工廠組裝式低壓開關柜裝置。
本裝置適用于交流50-60Hz，額定工作電壓660V以下的系統，用于發電、配電、工廠企業、賓館、商場等作為電能轉換和電能消耗設備的控制，功率因數補償等之用。本裝置一般除陸用外，經過特殊處理后還可以用于海上石油鉆采平臺和核電站。
本裝置符合IEC439，VDE0660第五部分和GB7251-97《低壓成套開關設備和控制設備》國家標準。
● 環境溫度：最高溫度+40℃，且24h內平均溫度不高于+35℃；
● 空氣清潔，相對濕度在最高溫度+40℃時不超過50%，在較低溫度時允許有較高的相對濕度，如20℃時為90%，但應考慮到由于溫度變化，而且可能會偶然產生濕度的凝露；
● 海拔高度：不超過2000m；
● 開關柜應在以下溫度下運輸和儲存：-25℃~55℃，在短時間內(不超過24h)不超過70℃；在這些極限備件下不應遭到任何不可恢復的損傷，而且在正常條件下應能正常工作；
● 若上述使用條件不能滿足時，有特殊要求用戶可與廠方協商決定。
● 當本裝置使用于海上石油鉆采平臺和核電站時，應另行技術協議。
裝置的基本框架為組合裝配結構，柜架的全部結構都經過鍍鋅處理，通過自攻鎖緊螺釘或8.8級六角螺釘緊固互相連接基本柜架，再按方案變化需要，加上相應的門、封板、隔板，安裝支架、經及母線，功能單元等零部件，組成一臺完整的裝置，裝置內部尺寸，隔板尺寸模數化(模數單位E=25mm)。
柜體的分區設計
開關柜技術參數
|
額定絕緣電壓
|
V
|
交流660(1000)V
|
|
額定工作電壓
|
主電路
輔助電路
|
V
V
|
交流380(660)V
交流380、220、24V直流110、220V
|
|
額定頻率
|
Hz
|
50(60)Hz
|
|
水平母線額定電流
|
A
|
≤4000A
|
|
垂直母線額定電流
|
A
|
1000A
|
|
額定峰值耐受電流
|
KA
|
105(176)KA
|
|
額定短時耐受電流
|
KA
|
50(80)KA
|
